反射板型光電傳感器ML100-55/103/115帶能量束的光電傳感器采用最現代的LED技術，各種應用的最佳光斑，均勻的光點提供了良好的能見度，沒有中央結合點，整個工作范圍內的最佳對準能力，為人類視覺優化的光斑可見性。通用光電傳感器系列ML100一般特征： 1、微型矩形外殼 2、所有基本光電功能 3、金屬M3 x 0.5螺紋安裝孔 4、靈敏度調節器 5、亮/暗開關 6、極低的電流消耗 7、適用于冷藏應用 8、防止相互干擾 9、極化可可靠地檢測出有光澤的物體 10、對環境光線不敏感 11、耐沖擊和振動
反射板型光電傳感器：ML100-55/103/115特點
1、微型設計
2、易于使用
3、通電、開關狀態和弱信號由清晰可見的LED指示
4、全金屬螺紋安裝
5、光斑極為明亮、清晰
6、對環境光不敏感
反射板型光電傳感器：ML100-55/103/115使用注意事項
1、常規使用：
反射板型光電開關在一個外殼內包含有發射器與接收器。發射器發送的光由反射板反射回接收器。如果物體遮住了光束，開關功能觸發。
2、安裝說明：
光電開關可通過安裝孔直接安裝或安裝支架進行安裝（但不包含在包裝中）?；姹仨殲槠矫?，以避免安裝過程中外殼的扭曲。我們建議，給螺栓和螺絲加安全墊圈，使光電開關不至于失調。
3、調節說明：
光電開關上電后，綠色LED常亮。選擇合適的反射板，正對光電開關放置。通過橫向和縱向的移動光電開關來獲得最佳的檢測效果。當接收器接收的光強大小適宜時，黃色LED常亮。如果位置擺放不正確，黃色LED閃爍。
4、物體檢測：
將物體置于光束中，如果光電開關檢測到物體，黃色LED熄滅。當物體移開，黃色LED應該被重新點亮。
5、保養措施：
如果接收透鏡上有污物，會導致接收光衰減，此時黃色LED閃爍。我們建議您定期對透鏡表面進行清潔，并檢查接頭及螺絲是否松動。
反射板型光電傳感器：ML100-55/103/115產品參數
| 產品闡述 | ||
|---|---|---|
| 帶偏振濾波片的反射板型光電傳感器，塑料外殼，5 m 檢測范圍，紅光，靈敏度可調，亮通/暗通，直流型，PNP 輸出，固定纜線。 | ||
| 通用規格 | ||
|---|---|---|
| 有效檢測距離 | 0 ... 5 m | |
| 反射板的距離 | 0,01 ... 5 m | |
| 檢測范圍極限值 | 7 m | |
| 參考目標 | H50 反射板 | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 | |
| 偏振濾波片 | 是 | |
| 光點直徑 | 大約 500 mm 相距 7 m | |
| 發散角 | 大約 4 ° | |
| 光學端面 | 向前直射 | |
| 環境光限制 | EN 60947-5-2:2007+A1:2012 | |
| 功能性安全相關參數 | ||
| MTTFd | 860 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED：通電 | |
| 功能指示燈 | 黃色 LED： 接收到光束時亮起 ; 穩定性控制不足時閃爍； 光束中斷時關閉 | |
| 控制元件 | 靈敏度調節 | |
| 控制元件 | 亮時接通/暗時接通轉換開關 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | 最大 10 % | |
| 空載電流 | < 20 mA | |
| 輸出 | ||
| 開關類型 | 該傳感器的開關類型是可更改的。默認設置為： 亮時接通 | |
| 信號輸出 | 1 路 PNP 輸出，短路保護，反極性保護，集電極開路 | |
| 開關電壓 | 最大 30 V DC | |
| 開關電流 | 最大 100 mA ， 阻抗負載 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 1000 Hz | |
| 響應時間 | 0,5 ms | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)В梢允羌墒剑┍ｋU絲（最大值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存儲溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械規格 | ||
| 外殼寬度 | 11 mm | |
| 外殼高度 | 31 mm | |
| 外殼深度 | 20 mm | |
| 防護等級 | IP67 | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | PC（聚碳酸酯） | |
| 光學端面 | PUMA | |
| 質量 | 大約 50 g | |
| 緊固螺絲的緊固扭矩 | 0,6 Nm | |
| 電纜長度 | 2 m | |

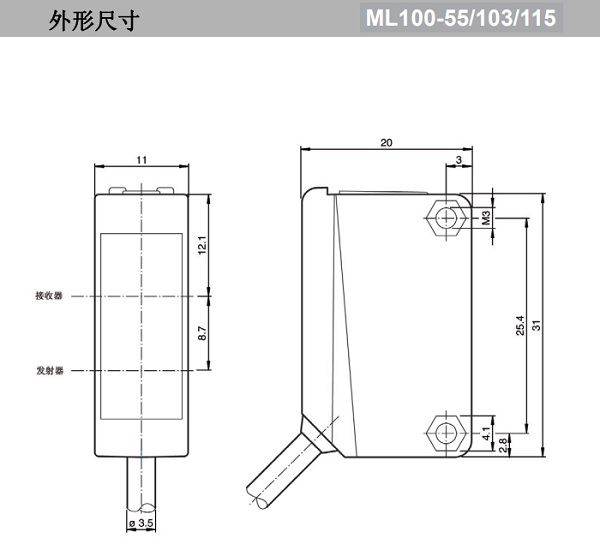

反射板型光電傳感器：ML100-55/103/115外形尺寸
